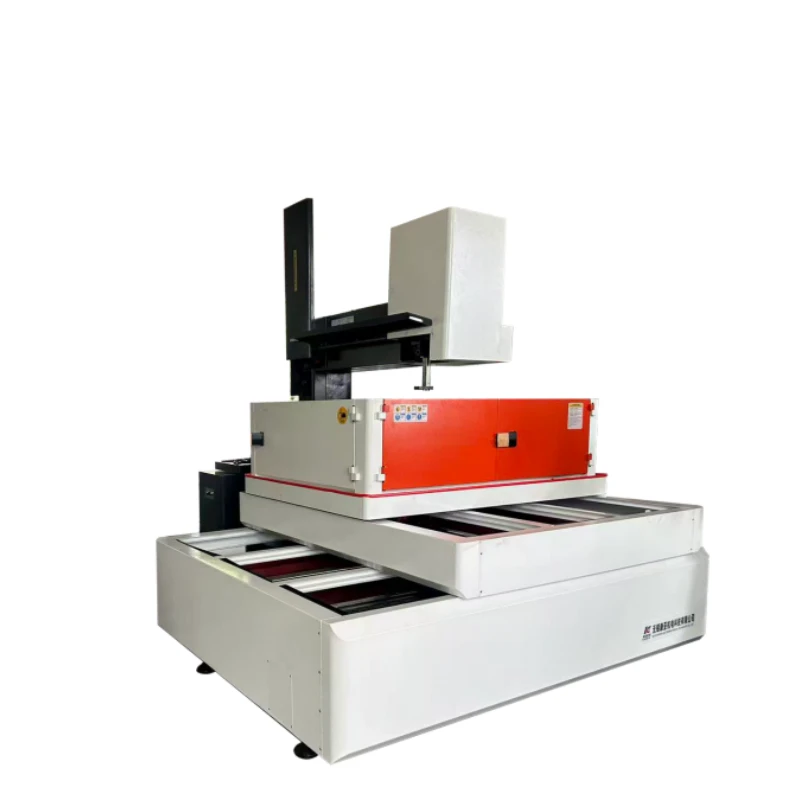

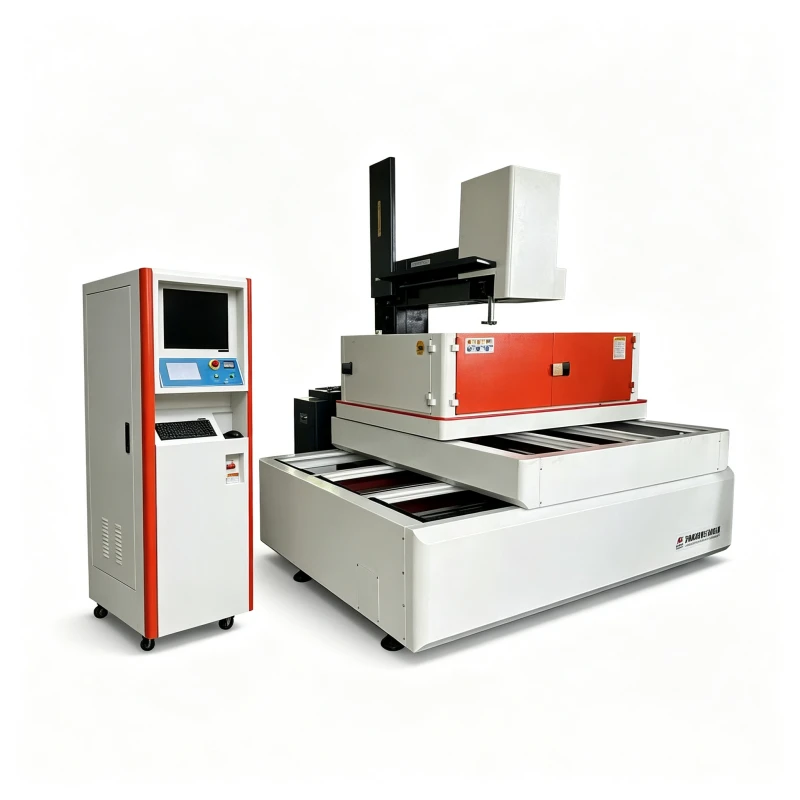

เครื่อง EDM ลวดความเร็วปานกลางที่มีความแม่นยำ OL1000CT ได้รับการออกแบบมาสำหรับชิ้นงานที่เป็นสื่อกระแสไฟฟ้าหนักซึ่งต้องการความสามารถในการรับน้ำหนักสูง ความแม่นยำในการตัดที่มั่นคง และคุณภาพพื้นผิวที่ละเอียด มีระยะเคลื่อนที่ X/Y 630 × 800 มม. ระยะเคลื่อนที่ U/V 60 × 60 มม. และรองรับชิ้นงานที่มีความหนาสูงสุด 400 มม. และน้ำหนัก 1500 กก. ด้วยความแม่นยำของตำแหน่ง ±0.01 มม., ความแม่นยำของตำแหน่งซ้ำ ±0.003 มม., ความแม่นยำในการตัดเฉือนที่เหมาะสมที่สุด ±0.004 มม. และความเรียบของพื้นผิวต่ำถึง Ra 1.0 μm OL1000CT จึงเหมาะสำหรับแม่พิมพ์ขนาดใหญ่ เครื่องมือหนัก และการใช้งานตัด Wire EDM ที่มีความแม่นยำ
| ข้อกำหนดทางกล | OL1000CT | |
| ขนาดโต๊ะทำงาน | 400*700มม | |
| การเดินทางของแกน X/Y | 630*800มม | |
| การเดินทางของแกน U/V | 60*60มม | |
| การเดินทางของแกน Z | 360มม | |
| ความหนาของชิ้นงานสูงสุด | 400มม | |
| สูงสุด น้ำหนักชิ้นงาน | 1500กก | |
| น้ำหนักตัวเครื่อง | 4000กก | |
| พื้นที่พื้นตัวถังเครื่อง | 2500*2200*2200มม | |
| พารามิเตอร์ทางเทคนิค | ||
| สูงสุด มุมเรียว/ความหนา | ±6 องศา / ±15 องศา /±30 องศา /80 มม | |
| สูงสุด ความเร็วของเครื่องจักร | 200ตร.มม./นาที | |
| สูงสุด อัตราการป้อนลวด | 1 ~ 11.4 เมตร/วินาที (ปรับความถี่ได้) | |
| ความแม่นยำของตำแหน่ง | ±0.01มม | |
| ความแม่นยำในการวางตำแหน่งซ้ำ | ±0.003มม | |
| ความแม่นยำในการตัดเฉือนที่เหมาะสมที่สุด | ±0.004มม | |
| ความหยาบผิวที่เหมาะสมที่สุด | รา 1.0μm | |
| เส้นผ่านศูนย์กลางลวดโมลิบดีนัม | 0.10~0.25มม | |
| แหล่งจ่ายไฟ | 3 เฟส/380V/50Hz | |
| การใช้พลังงาน | 3kVA | |
| การกำหนดค่ามาตรฐาน | ||
| การเชื่อมโยงแกน | แกน XYUV พร้อมกัน | |
| รางนำ | รางนำเชิงเส้น | |
| แกนขับเคลื่อน XYUV | สเต็ปเปอร์มอเตอร์/เซอร์โวมอเตอร์ | |
| ไดรฟ์แกน Z | มอเตอร์ไฮบริด | |
| ระบบหล่อลื่นส่วนกลาง | อัตโนมัติ | |
| ความจุถังอิเล็กทริก | 110 L | |
| คอนโทรลเลอร์ | ตู้ควบคุมแนวตั้ง | |
| แพลตฟอร์มซอฟต์แวร์ | วินโดว์ XP/วินโดว์ 7 | |
| ระบบควบคุม | อัตโนมัติ-ตัด/ชนะ-ตัด/X8 | |
| การแสดงภาษา | จีน/อังกฤษ/รัสเซีย | |
| เฝ้าสังเกต | จอแอลซีดี 17" | |
| จอแสดงผลการอ่านข้อมูลแบบดิจิตอล | แกน XY DRO (5μm) | |
| คำสั่งซีเอ็นซี | รหัสมาตรฐาน ISO | |
| ประเภทการส่งกำลัง | ยูเอสบี/แลน | |
