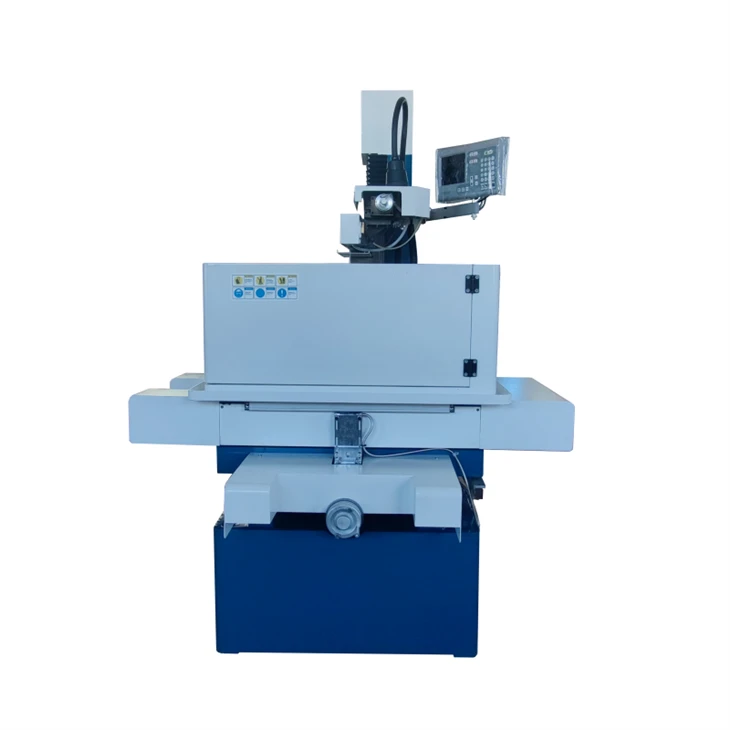

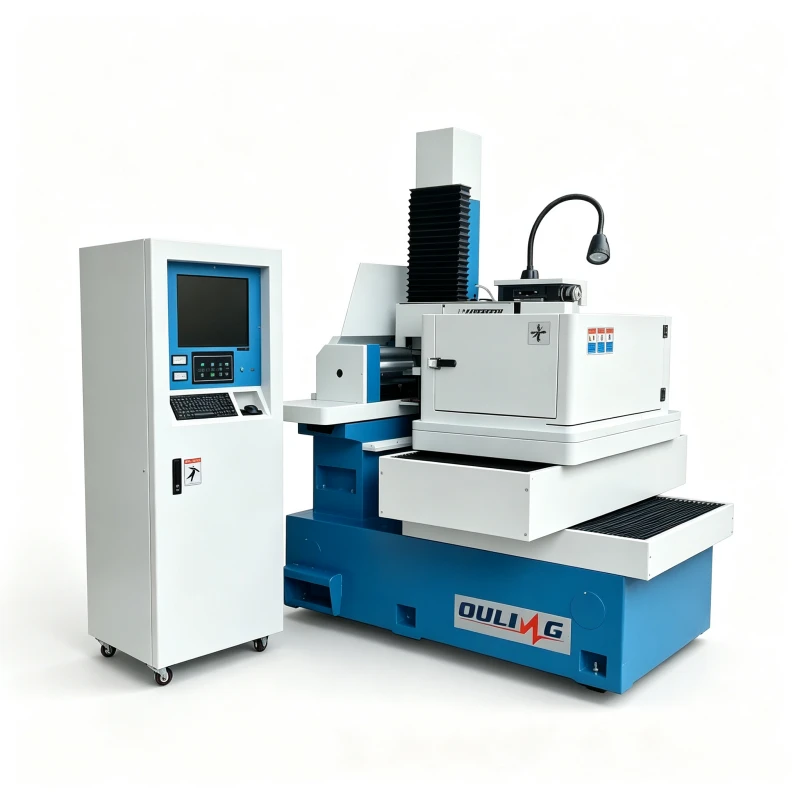

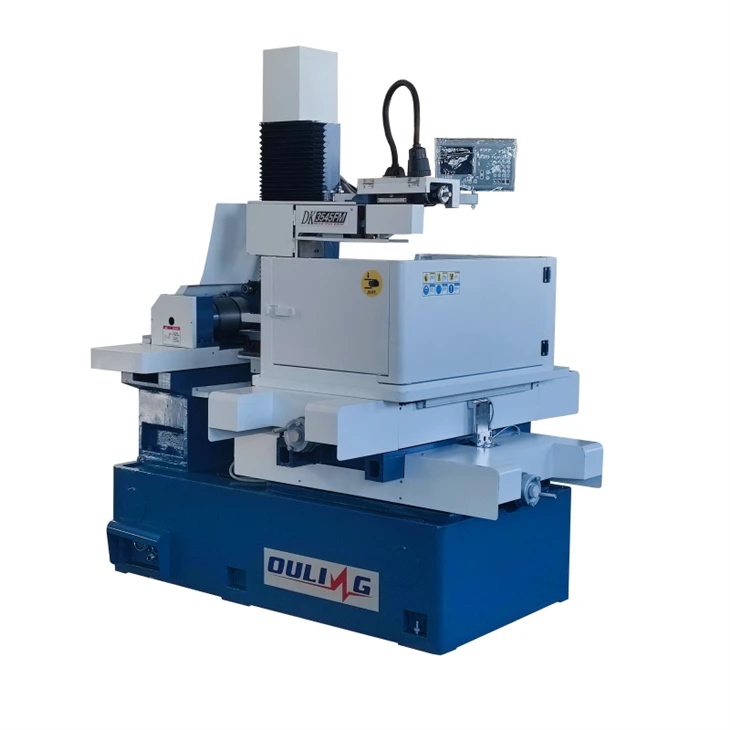

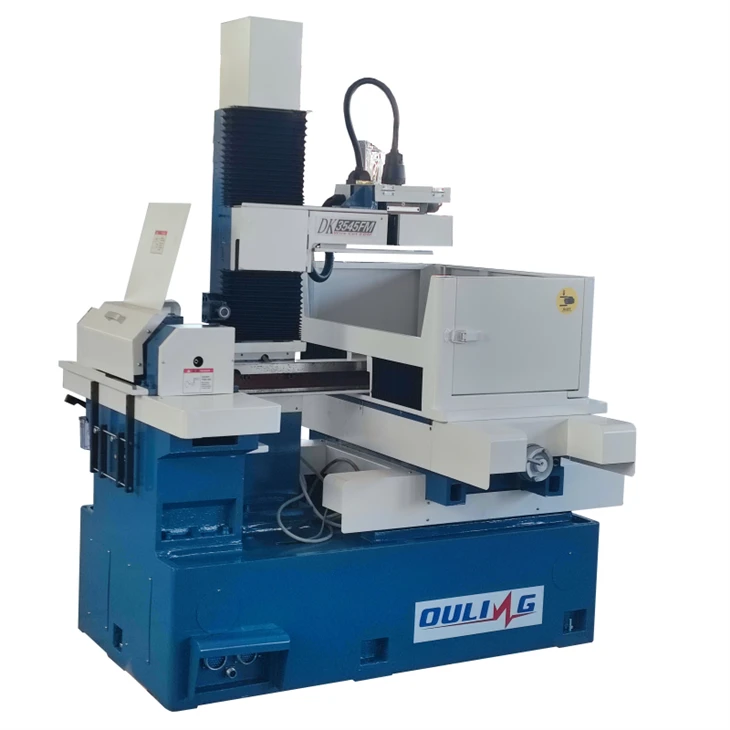

เครื่อง EDM แบบลวดตัดเดี่ยว OL3545FS ได้รับการออกแบบมาสำหรับชิ้นงานนำไฟฟ้าขนาดเล็ก-ถึง- ขนาดกลางที่ต้องการความแม่นยำในการตัดที่ดีขึ้นและประสิทธิภาพการตัดเฉือนที่มั่นคง ประกอบด้วยโต๊ะทำงานขนาด 420 × 710 มม. ระยะเคลื่อนที่ X/Y 350 × 450 มม. ระยะเคลื่อนที่ U/V 60 × 60 มม. และรองรับชิ้นงานที่มีความหนาสูงสุด 500 มม. และน้ำหนัก 300 กก. ด้วยความแม่นยำของตำแหน่ง ±0.02 มม. ความแม่นยำของตำแหน่งซ้ำ ±0.004 มม. และความขรุขระของพื้นผิวที่เหมาะสมที่สุดที่ 2.0 μm OL3545FS จึงเหมาะสำหรับแม่พิมพ์ที่มีความแม่นยำ เครื่องมือ และการใช้งานตัด Wire EDM ทั่วไป

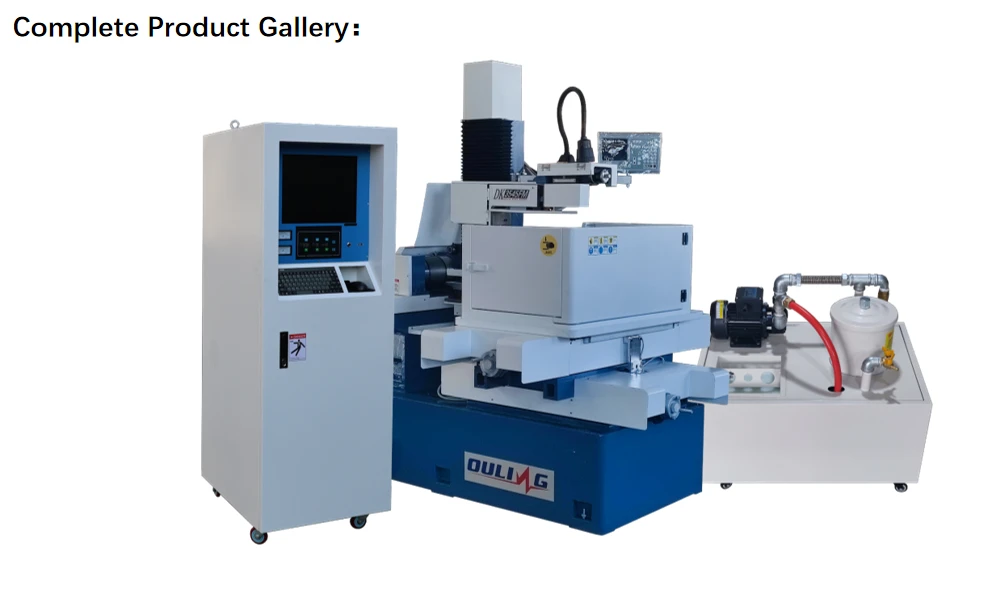

product-985-594

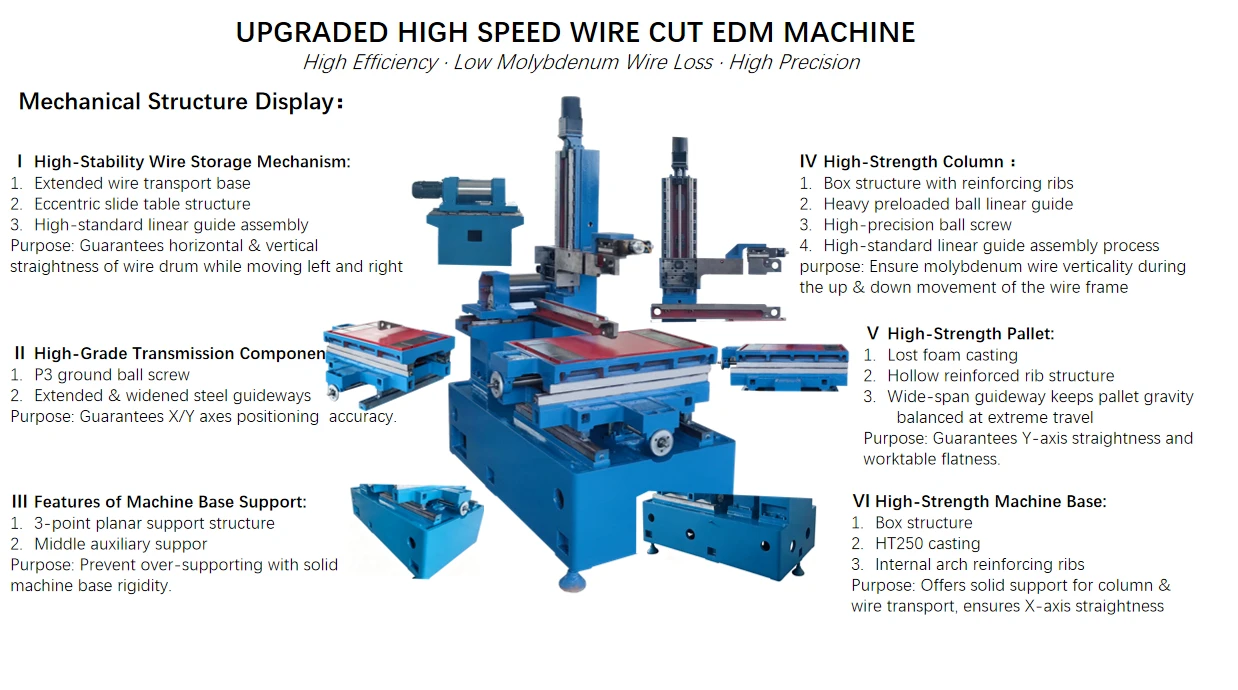

product-1238-690

product-1231-706

ข้อกำหนดทางกล	OL3545FS
ขนาดโต๊ะทำงาน	420*710มม
การเดินทางของแกน X/Y	350*450มม
การเดินทางของแกน U/V	60*60มม
การเดินทางของแกน Z	460มม
ความหนาของชิ้นงานสูงสุด	500มม
สูงสุด น้ำหนักชิ้นงาน	300กก
น้ำหนักตัวเครื่อง	1200กก
พื้นที่พื้นตัวถังเครื่อง	1500×1100×1850มม
พารามิเตอร์ทางเทคนิค
สูงสุด มุมเรียว/ความหนา	±6 องศา / ±15 องศา /±30 องศา /80 มม
สูงสุด ความเร็วของเครื่องจักร	150ตร.มม./นาที
สูงสุด อัตราการป้อนลวด	1 ~ 11.4 เมตร/วินาที (ปรับความถี่ได้)
ความแม่นยำของตำแหน่ง	±0.02มม
ความแม่นยำในการวางตำแหน่งซ้ำ	±0.004มม
ความแม่นยำในการตัดเฉือนที่เหมาะสมที่สุด	±0.006มม
ความหยาบผิวที่เหมาะสมที่สุด	2.0μm
เส้นผ่านศูนย์กลางลวดโมลิบดีนัม	0.10~0.25มม
แหล่งจ่ายไฟ	3 เฟส/380V/50Hz
การใช้พลังงาน	3kVA
การกำหนดค่ามาตรฐาน
การเชื่อมโยงแกน	แกน XYUV พร้อมกัน
ประเภทรางนำ	รางชุบแข็งรูปตัว V-
โหมดขับเคลื่อนแกน XY	สเต็ปเปอร์มอเตอร์
ระบบหล่อลื่นส่วนกลาง	คู่มือ / อัตโนมัติ
ความจุถังอิเล็กทริก	40 L

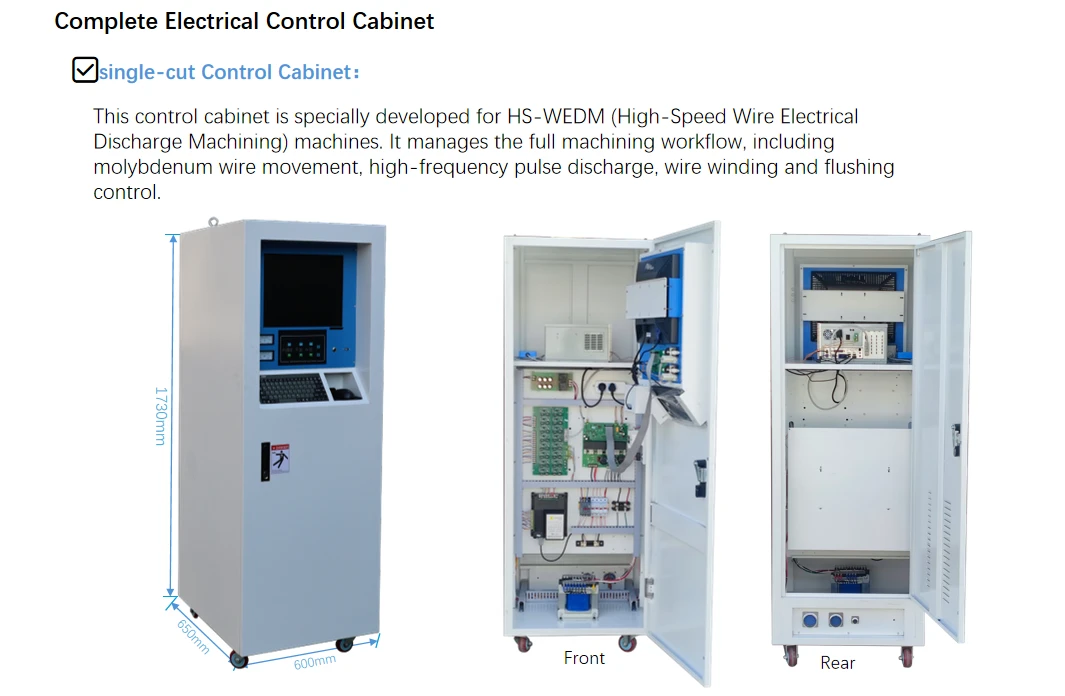

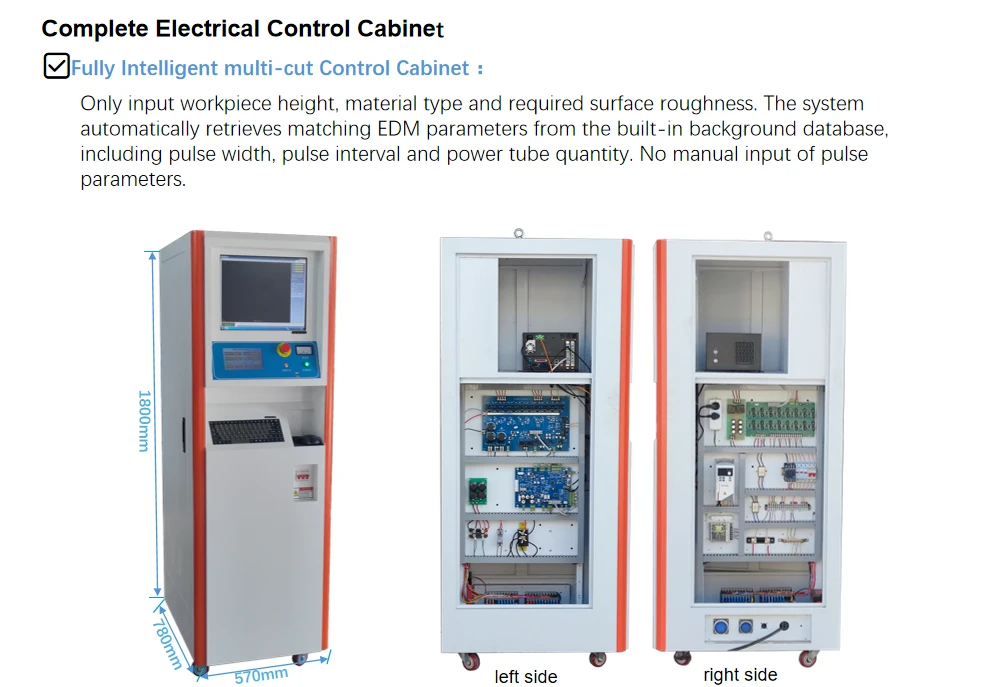

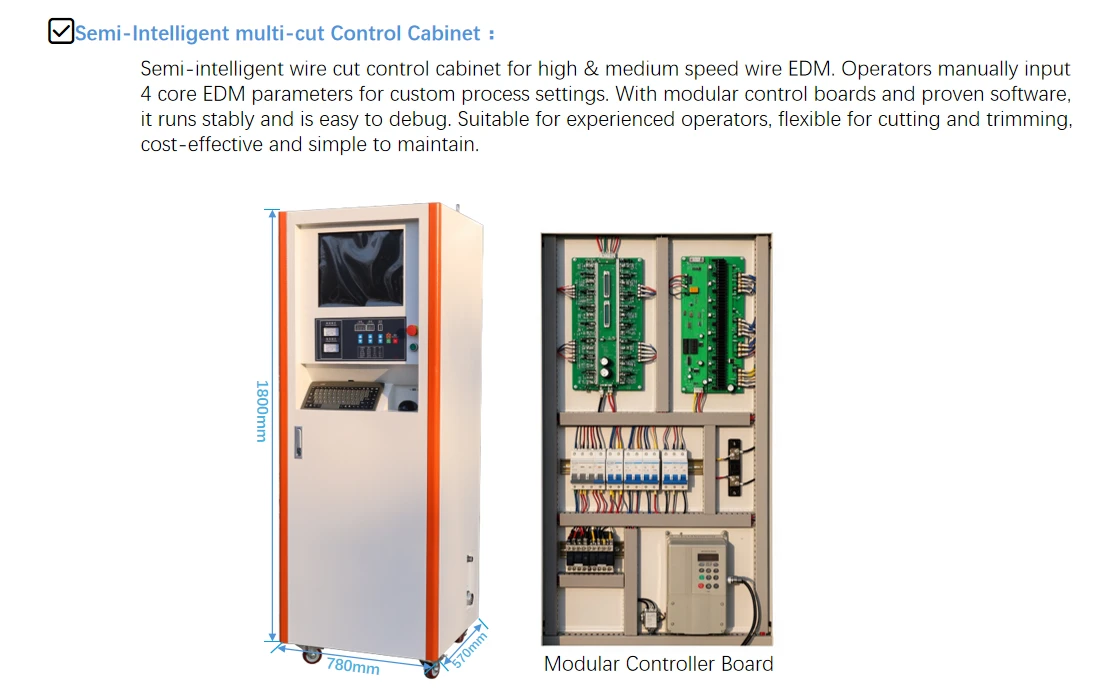

คอนโทรลเลอร์	ตู้ควบคุมแนวตั้ง
แพลตฟอร์มซอฟต์แวร์	วินโดว์ XP
ระบบควบคุม	อัตโนมัติ-ตัด/ชนะ-ตัด/X8/HL
การแสดงภาษา	จีน/อังกฤษ/รัสเซีย
เฝ้าสังเกต	จอแอลซีดี 17"
จอแสดงผลการอ่านข้อมูลแบบดิจิตอล	แกน XY DRO (5μm)
คำสั่งซีเอ็นซี	รหัสมาตรฐาน ISO
ประเภทการส่งกำลัง	ยูเอสบี/แลน
